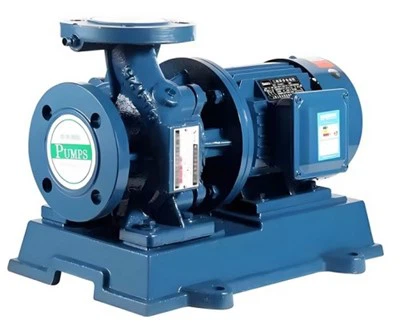

Pompe de canalisation intégrée verticale à tête élevée pour l'approvisionnement en eau et le drainage municipaux

La pompe de canalisation en ligne verticale à haute tête pour l'approvisionnement en eau et le drainage municipaux Le cœur de la technologie d'installation des pompes centrifuges dans les canalisations réside dans la détermination précise de la hauteur d'installation (c'est-à-dire la hauteur d'aspiration) de la pompe. Cette hauteur fait référence à la distance verticale entre la surface de l'eau de la source et l'axe central de la roue de la pompe. Il est important de noter qu'il convient de le distinguer de la notion de « hauteur d'aspiration admissible ». La hauteur d'aspiration autorisée indiquée dans le manuel ou l'étiquette de la pompe est la valeur du vide au niveau de la section d'entrée d'eau mesurée sous une pression atmosphérique standard et une température de l'eau de 20 degrés, et ne prend pas en compte l'influence de la résistance au débit d'eau après la configuration réelle du tuyau d'aspiration.
La hauteur d'installation réelle doit être la hauteur d'aspiration autorisée moins la perte de charge du tuyau d'aspiration. La partie restante peut ensuite être utilisée pour surmonter la hauteur d'aspiration réelle du terrain. Si la hauteur d'installation dépasse la valeur calculée, la pompe ne pourra pas aspirer l'eau normalement.
Pompe de canalisation en ligne verticale à haute tête pour l'approvisionnement en eau et le drainage municipaux La perte de charge du tuyau d'aspiration affecte directement la détermination de la hauteur d'installation. Pour réduire cette perte, il est recommandé de raccourcir raisonnablement la longueur du tuyau, de réduire le nombre de coudes et autres accessoires, ou d'augmenter de manière appropriée le diamètre du tuyau pour réduire la vitesse d'écoulement.
Il convient de noter que si le lieu d'installation est supérieur à 300 mètres d'altitude ou si l'eau pompée a une température supérieure à 20 degrés, la valeur calculée doit être corrigée. Considérez principalement la pression atmosphérique locale et la pression de vapeur saturée à la température de l’eau correspondante. Lorsque la température de l'eau est inférieure à 20 degrés, l'influence de la pression de vapeur saturée peut être ignorée.
En termes d'installation de canalisations, le tuyau d'aspiration doit assurer une étanchéité stricte pour éviter les fuites d'air ou d'eau, sinon cela réduirait le degré de vide d'entrée de la pompe, entraînant une diminution du débit d'eau ou même une incapacité à puiser de l'eau. Par conséquent, la qualité de construction des connexions d’interface de pipeline doit être strictement contrôlée pour garantir une connexion fiable.

Pompe de canalisation en ligne verticale à tête élevée pour l'approvisionnement en eau et le drainage municipaux

1. Calcul de la hauteur d'installation Hg pour les pompes centrifuges
En tenant compte de la hauteur de vide maximale Hs à l'entrée de la pompe, on entend le niveau de vide maximal pouvant être atteint à l'entrée de la pompe. Dans les applications pratiques, la valeur Hs n'est pas calculée à l'aide d'une formule mais est déterminée par le fabricant au moyen d'un test à l'eau (dans des conditions de 20 degrés et une pression de 1,013 × 10⁵ Pa). Si les conditions opératoires ou le milieu changent, la valeur Hs fournie par l'échantillon doit être convertie en conséquence.
(1) Lors du pompage d’eau propre mais avec des conditions de fonctionnement différentes des conditions d’essai, elle peut être convertie à l’aide de la formule suivante :
Hs1=Hs + (Ha - 10.33) - (Hυ - 0.24)
(2) Lors du pompage d'autres liquides, lorsque les conditions du liquide pompé et du flux inverse sont différentes des conditions de test, une conversion en deux-étapes est requise :
La première étape consiste à obtenir Hs1 en utilisant la formule ci-dessus à partir de l’échantillon de la pompe ; la deuxième étape consiste à convertir Hs1 en Hs à l'aide de la formule suivante :
La perte de charge=pression atmosphérique standard (10,33 mètres) - perte de charge due à la cavitation - marge de sécurité (0,5 mètre)
La pression atmosphérique standard peut presser le liquide jusqu'à une hauteur de vide de 10,33 mètres.
Par exemple : Si la marge de cavitation requise pour une certaine pompe est de 4,0 mètres, quelle est la hauteur d'aspiration Δh ?
Solution : Δh=10.33 - 4.0 - 0.5=5.83 mètres
Du point de vue de la sécurité, la hauteur d'installation réelle de la pompe doit être inférieure à la valeur calculée.
Lorsque le Hg calculé est négatif, cela indique que la position d'entrée d'aspiration de la pompe doit être inférieure au niveau de liquide du réservoir. Par exemple, une pompe centrifuge de l'échantillon s'est avérée avoir une hauteur de vide d'aspiration autorisée Hs=5.7 mètres. On sait que la résistance totale de la canalisation d'aspiration est de 1,5 mètres de colonne d'eau et que la pression atmosphérique locale est de 9,81 × 10⁴ Pa. La hauteur dynamique du liquide dans la canalisation d'aspiration peut être ignorée.
Calculer:
(1) Installation de la pompe lors du pompage d’eau propre à 20 degrés ;
(2) Hauteur d'installation de la pompe lors du pompage de l'eau à 80 degrés.
Solution:
(1) Installation de la pompe lors du pompage d'eau propre à 20 degrés
Donné : Hs=5.7 mètres
Hf0 - 1=1.5 mètres u12/2g≈0
La pression atmosphérique locale est de 9,81 × 104 Pa, ce qui correspond fondamentalement aux conditions expérimentales au moment de la fabrication de la pompe. Par conséquent, la hauteur d'installation de la pompe est Hg=5.7 - 0 - 1.5=4.2 m.
(2) Hauteur d'installation lors du pompage d'eau à 80 degrés
Lors du pompage d'eau à 80 degrés, la valeur Hs dans l'échantillon de la pompe ne peut pas être directement utilisée pour calculer la hauteur d'installation. Il faut convertir Hs selon la formule suivante :
Hs1=Hs + (Ha - 10.33) - (Hυ - 0.24)
Où Ha=9.81×104 Pa ≈ 10 mH2O. D'après l'annexe, la pression de vapeur saturée de l'eau à 80 degrés est de 47,4 kPa.
Hv=47.4×103 Pa=4.83 mH2O
Hs1=5.7 + 10 - 10.33 - 4.83 + 0.24=0.78 m
Remplacez la valeur Hs1 dans la formule pour obtenir la hauteur d'installation
Hg=Hs1 - Hf0 - 1=0.78 - 1.5=-0.72 m
La valeur négative de Hg indique que la pompe doit être installée sous le niveau d'eau du réservoir, au moins 0,72 m plus bas que le niveau d'eau.
